Ajouter un thermoplongeur :
Comment utiliser votre surplus solaire pour l'eau chaude
État : août 2026
Ajouter un thermoplongeur : ce qu'il faut savoir au préalable
Avant de commander, vérifiez si le ballon, le raccordement, l'espace d'installation, l'alimentation électrique et le réseau conviennent à votre configuration. Vous trouverez ici les principaux prérequis, les étapes d'installation et la configuration du pilotage du surplus.
PRÉREQUIS
Ce que votre ballon doit offrir
L'ajout est possible si votre ballon d'eau chaude sanitaire ou votre ballon tampon dispose d'un raccordement adapté, d'un espace suffisant pour le thermoplongeur et d'une homologation pour un thermoplongeur à visser.
-
01
Le raccordement

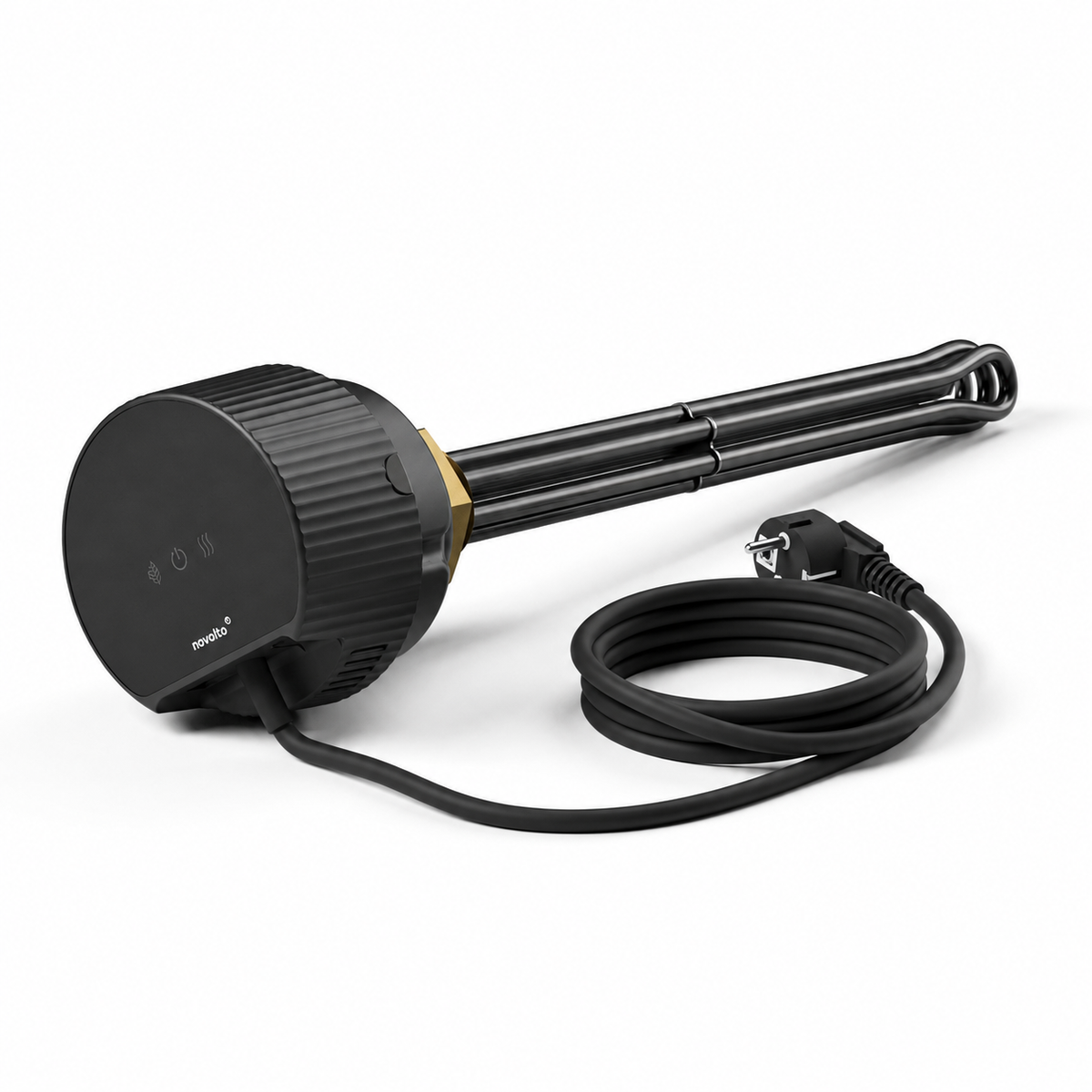

Le thermoplongeur novolto est doté d'un filetage de raccordement G 1½ pouce. L'idéal est un manchon libre adapté. Pour les ballons équipés d'une ouverture de visite, un adaptateur à bride approprié peut constituer une alternative, selon le modèle.
-
02
Le ballon
novolto propose des thermoplongeurs pour les ballons d'eau chaude et les ballons tampons en acier inoxydable ou émaillés. Vérifiez toutefois toujours l'homologation du fabricant, la position de montage et l'espace d'installation disponible de votre ballon.
-
03
L'infrastructure
Sur le lieu d'installation, vous avez besoin d'une prise de courant avec mise à la terre appropriée ainsi que d'une connexion Wi-Fi ou LAN. Pour le fonctionnement PV automatique, vous avez en outre besoin d'un appareil de mesure compatible pour les données du compteur électrique.
CHOISIR LA PUISSANCE
Choisir la puissance adaptée
Les facteurs déterminants sont votre surplus solaire utilisable habituel, vos besoins en chaleur et la configuration électrique sur le lieu d'installation. Le P2300 fonctionne jusqu'à 2 300 watts, le P3000 jusqu'à 3 000 watts ; tous deux sont réglables et peuvent adapter leur puissance au surplus disponible.
-
2,3 kW
novolto P2300
Voir le P2300Jusqu'à 2 300 watts de puissance de chauffe. Utile si vos surplus photovoltaïques utilisables se situent généralement dans une plage de puissance plus faible ou si vous souhaitez limiter volontairement la consommation électrique à 2,3 kW.
-
3,0 kW
novolto P3000
Voir le P3000Jusqu'à 3 000 watts de puissance de chauffe. Utile lorsque des surplus solaires plus élevés sont régulièrement disponibles et que le circuit électrique existant est adapté à cette puissance supérieure.
-
PUISSANCE RÉGLABLE
Utiliser aussi les petits surplus
La puissance peut être finement adaptée au surplus solaire disponible. Il n'est donc pas nécessaire de disposer de la pleine puissance nominale pour utiliser l'électricité solaire pour l'eau chaude.
COÛTS & AMORTISSEMENT
Combien coûte l'ajout d'un thermoplongeur – et quand est-ce rentable ?
Le coût total dépend du thermoplongeur, du lecteur de compteur choisi et, le cas échéant, d'un adaptateur à bride. Vous trouverez les prix actuels des appareils sur les pages produits.
Les modèles novolto 230 V se branchent sur une prise standard avec terre. Si des modifications de l'installation électrique fixe sont nécessaires, elles doivent être réalisées par un électricien qualifié. En cas de doute concernant la partie hydraulique, il convient de faire appel à une entreprise spécialisée en sanitaire et chauffage.
La rentabilité de l'ajout dépend du surplus solaire utilisable, du tarif de rachat, des coûts de chauffage évités et de l'investissement total. Vous trouverez l'exemple de calcul dans le guide « Un thermoplongeur est-il rentable ? ».
MONTAGE
Installer le thermoplongeur en six étapes
Cet aperçu suit les six étapes d'installation de la notice d'installation et d'utilisation. Vous trouverez les consignes de sécurité et les détails dans la notice complète.
-
01

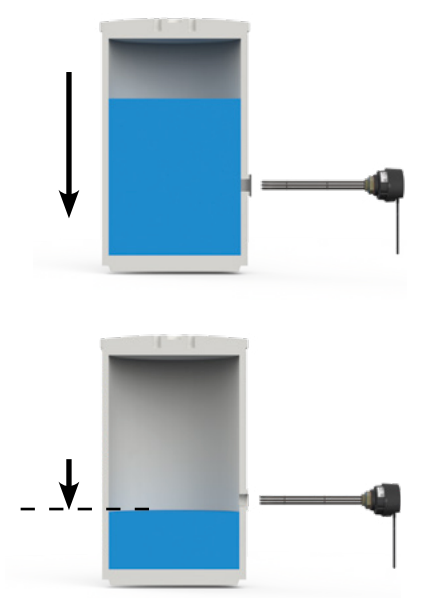

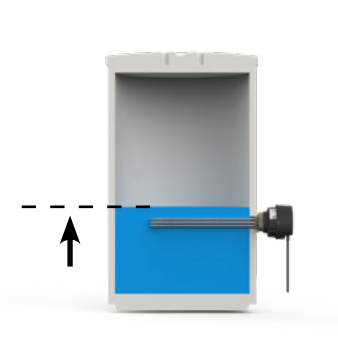

Préparer le ballon
Débrancher l'installation de chauffage de l'alimentation électrique, couper l'arrivée d'eau froide, purger la pression et vider le ballon jusqu'au niveau de montage. Ensuite, rendre accessible le manchon pour le raccord fileté G 1½ pouce.
-
02

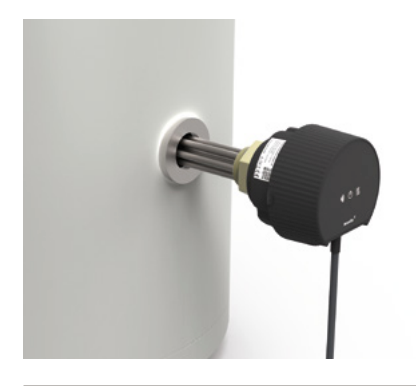

Vérifier la position de montage et insérer
Le thermoplongeur doit être installé uniquement à l'horizontale ; la profondeur d'installation du ballon doit être d'au moins 450 mm. Insérer le thermoplongeur horizontalement à travers le manchon et, si nécessaire, ne resserrer que légèrement et avec précaution les tubes chauffants.
-
03
Étanchéifier et serrer
Utiliser le joint fourni et étanchéifier le filetage avec un produit d'étanchéité approprié tel que du chanvre ou du PTFE. Serrer exclusivement au niveau de l'hexagone prévu à cet effet ; couple de serrage : 60 Nm. Ne pas faire tourner le boîtier lors du vissage.
-
04

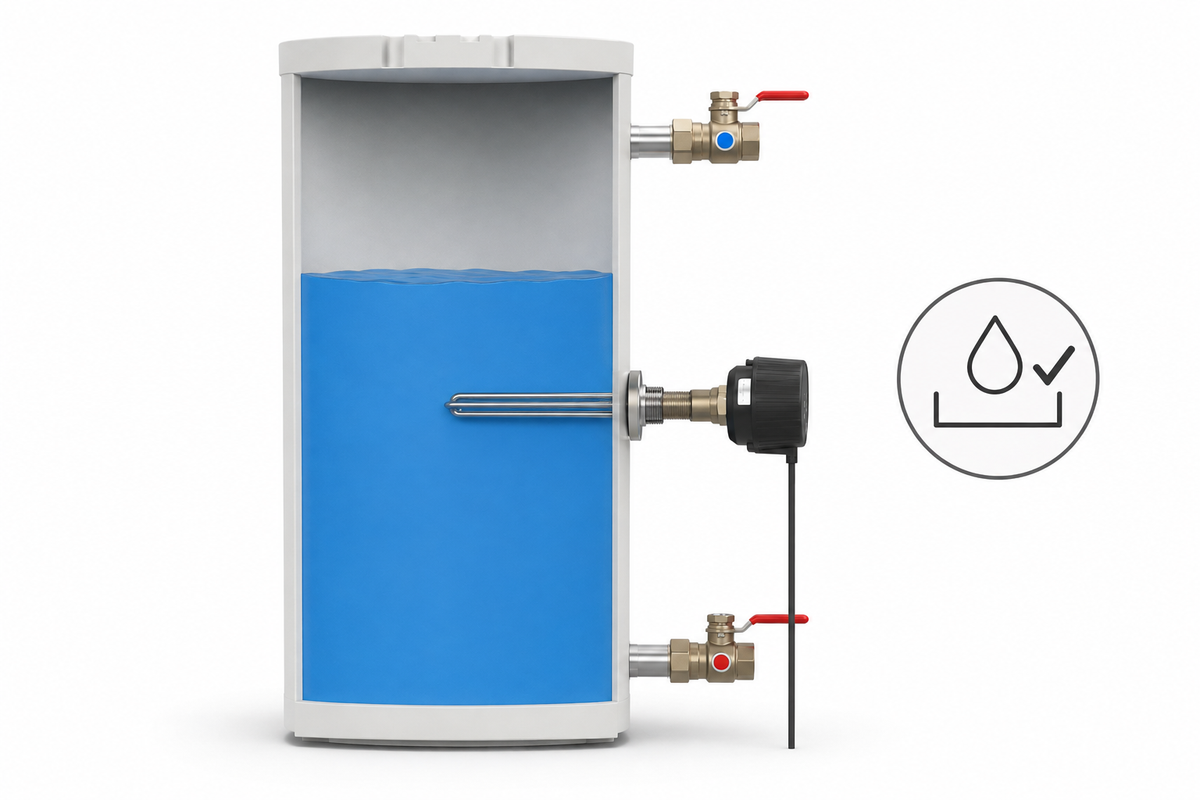

Remplir le ballon et vérifier l'étanchéité
Fermer la vidange et ouvrir l'arrivée d'eau froide. Après le remplissage, vérifier immédiatement l'étanchéité du point d'installation et effectuer ensuite des contrôles réguliers. Le thermoplongeur novolto reste débranché du réseau électrique jusqu'à l'étape 6.
-
05

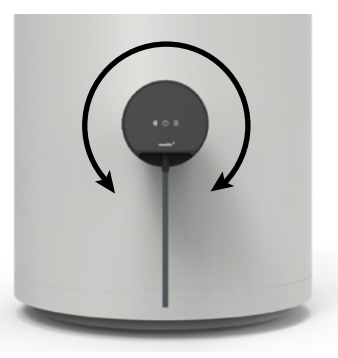

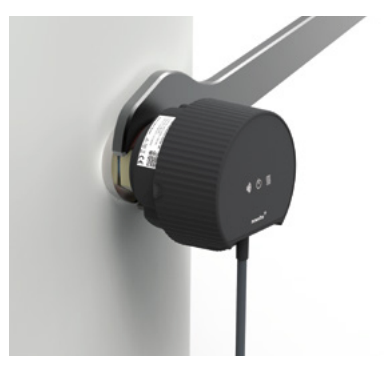

Aligner le boîtier
Aligner prudemment la partie rotative du boîtier par le chemin le plus court. Le câble d'alimentation doit être orienté perpendiculairement au sol, l'affichage LED doit être horizontal et les fentes d'aération doivent être dirigées vers le sol.
-
06
Rétablir l'alimentation électrique
Ne branchez la fiche secteur sur la prise avec terre prévue à cet effet qu'une fois que les éléments chauffants sont entièrement immergés dans l'eau. Au démarrage, le voyant système reste allumé en vert fixe pendant plusieurs secondes.
CONFIGURATION & APPLICATION
Prêt en huit étapes
Après l'installation, vous configurez le réseau, le compte utilisateur, la température de consigne et, si nécessaire, le pilotage automatique du surplus solaire.
-
01
Activer le mode de connexion
Maintenir le bouton de connexion enfoncé pendant une seconde. La LED de connexion clignote en bleu et le thermoplongeur met à disposition un point d'accès dont le nom commence par « NOVOLTO- ».
-
02
Se connecter au Wi-Fi NOVOLTO
Ouvrez les paramètres Wi-Fi sur votre smartphone, tablette ou ordinateur, sélectionnez le point d'accès « NOVOLTO-… » et établissez la connexion.
-
03

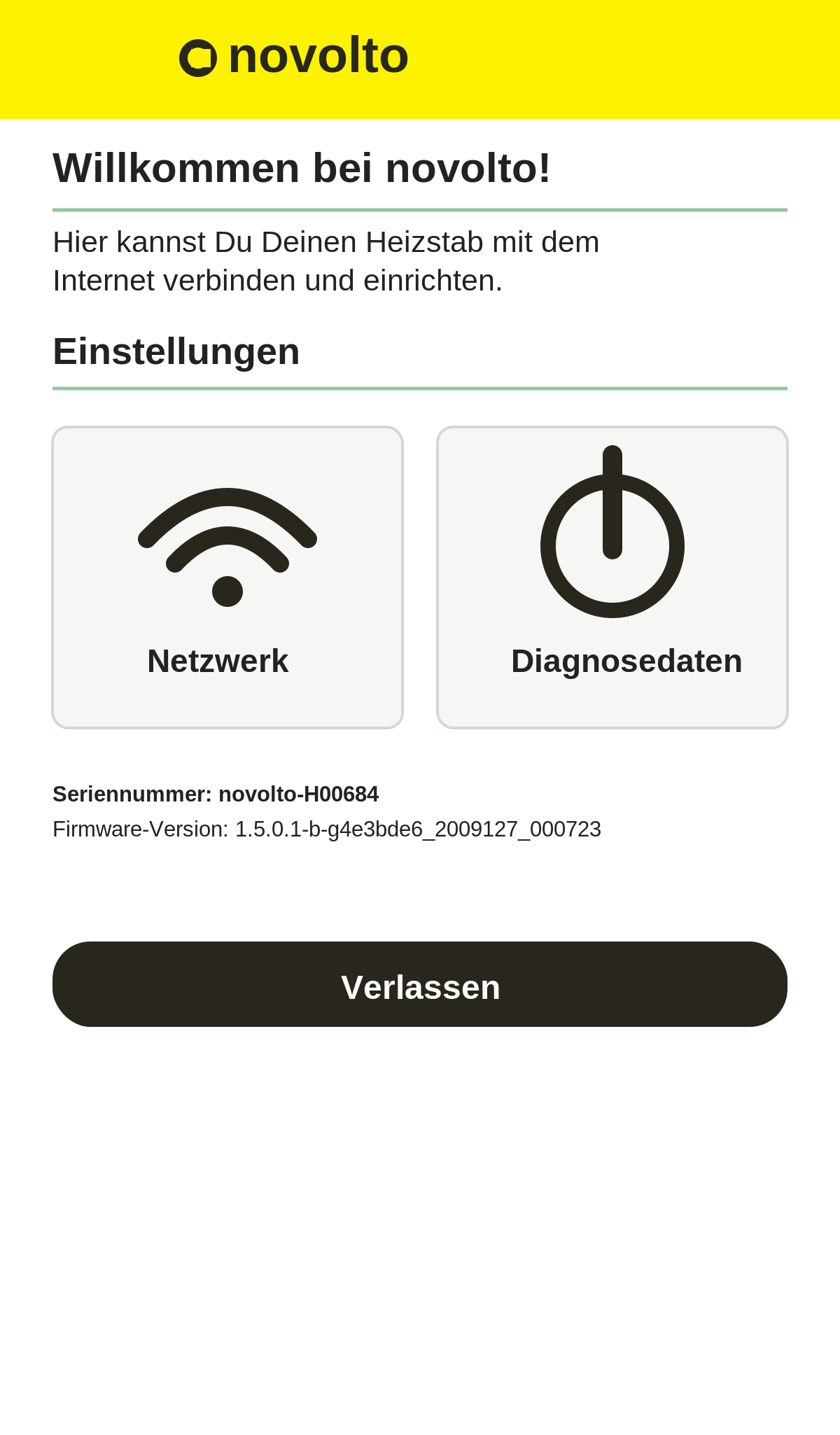

Scanner le QR code n° 1
Scannez le code QR n° 1 fourni. Vous pouvez également ouvrir 192.168.2.1 dans votre navigateur. Cela vous mènera à la configuration réseau du thermoplongeur.
-
04

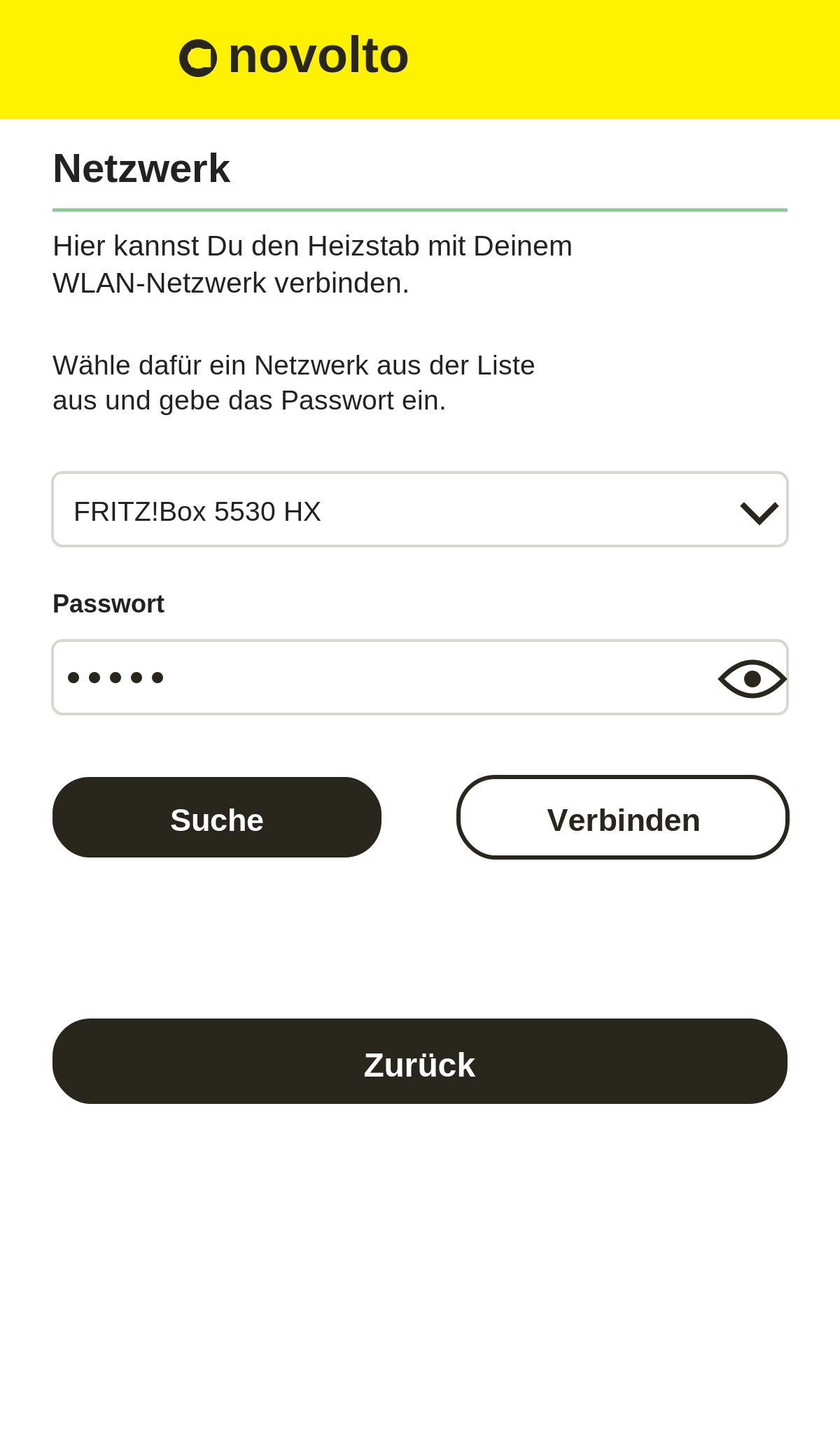

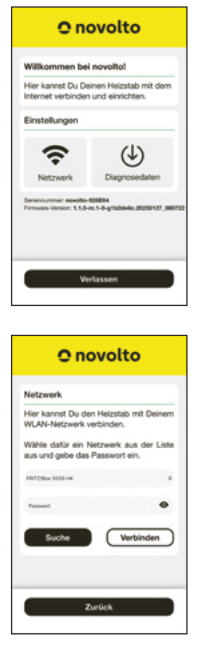

Se connecter au réseau domestique
Suivre les instructions, sélectionner le réseau Wi-Fi souhaité et se connecter. Une fois la connexion établie, la LED de connexion clignote lentement en vert.
Alternative via LAN : débrancher le thermoplongeur du secteur, insérer le câble LAN, puis rebrancher la fiche secteur.
-
05
Scanner le code QR n° 2
Scanner le QR code n° 2 fourni avec un appareil connecté à Internet. L'application novolto s'ouvre et le numéro de série ainsi que le code PIN sont automatiquement pré-remplis.
-
06

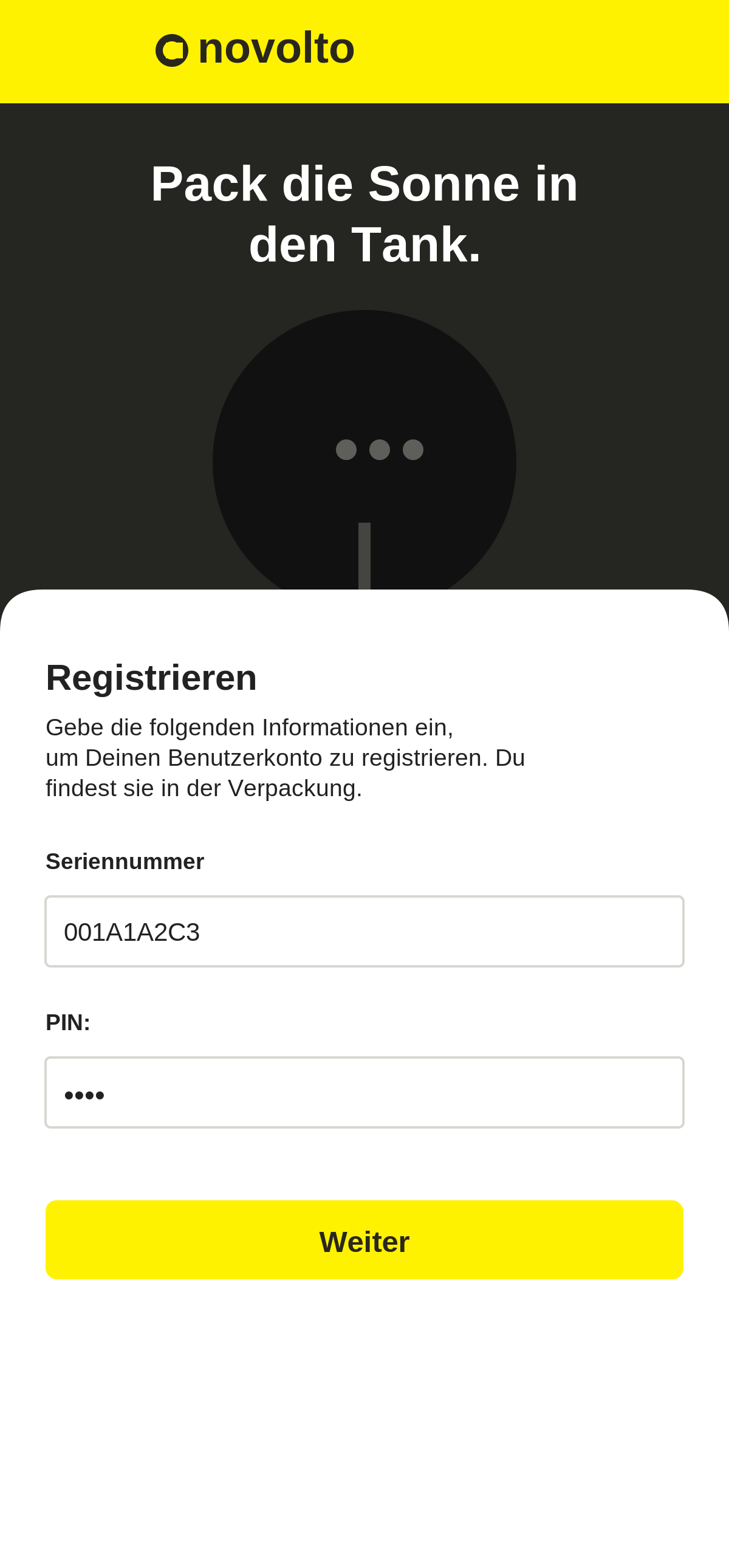

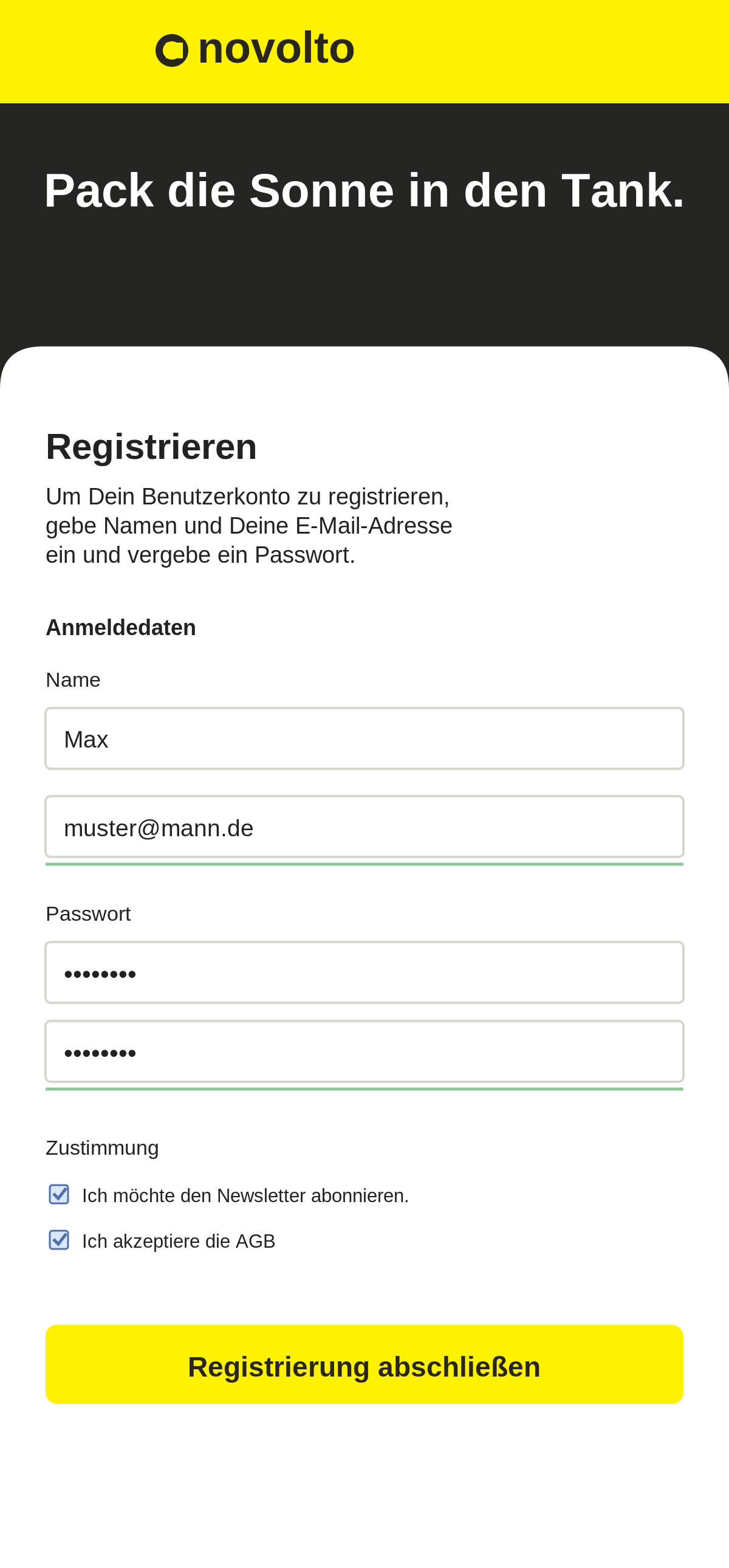

Terminer l'inscription
Saisissez votre nom et votre adresse e-mail, définissez un mot de passe et validez les confirmations nécessaires. Sans code QR, vous pouvez ouvrir novolto.app et saisir manuellement le numéro de série ainsi que le code PIN.
-
07

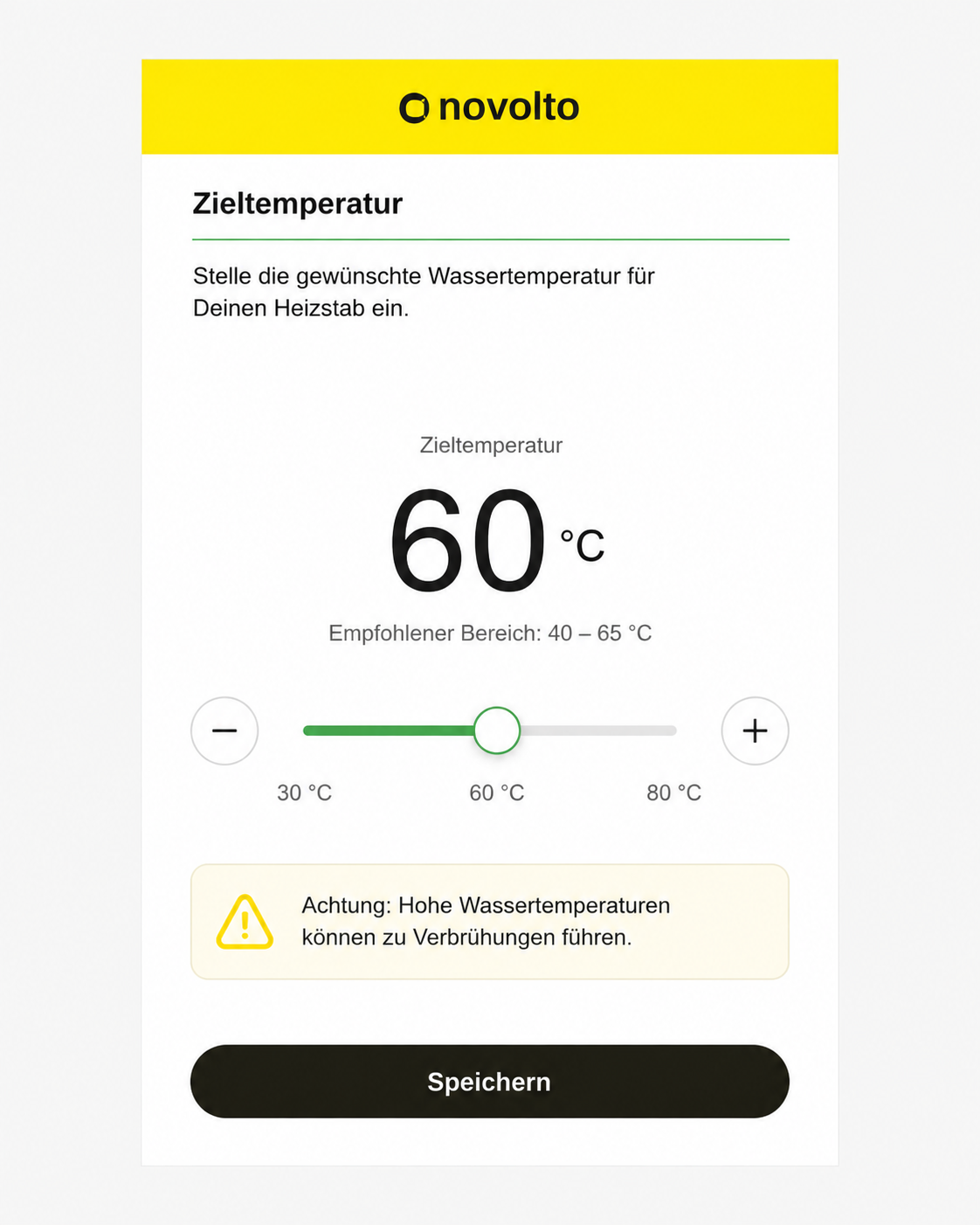

Régler la température cible
Définir la température cible souhaitée pour le ballon d'eau chaude ou le ballon tampon. Veuillez noter que des températures d'eau élevées peuvent entraîner des brûlures.
-
08
Connecter la mesure de surplus
Vérifier la compatibilitéPour utiliser le mode automatique, connectez un appareil de mesure pris en charge dans novolto. Selon votre configuration, il peut s'agir de solutions prises en charge de Tibber, powerfox et Shelly. Vérifiez au préalable la compatibilité de votre compteur ou de votre appareil de mesure.
Un système adapté basé sur MQTT est également possible.

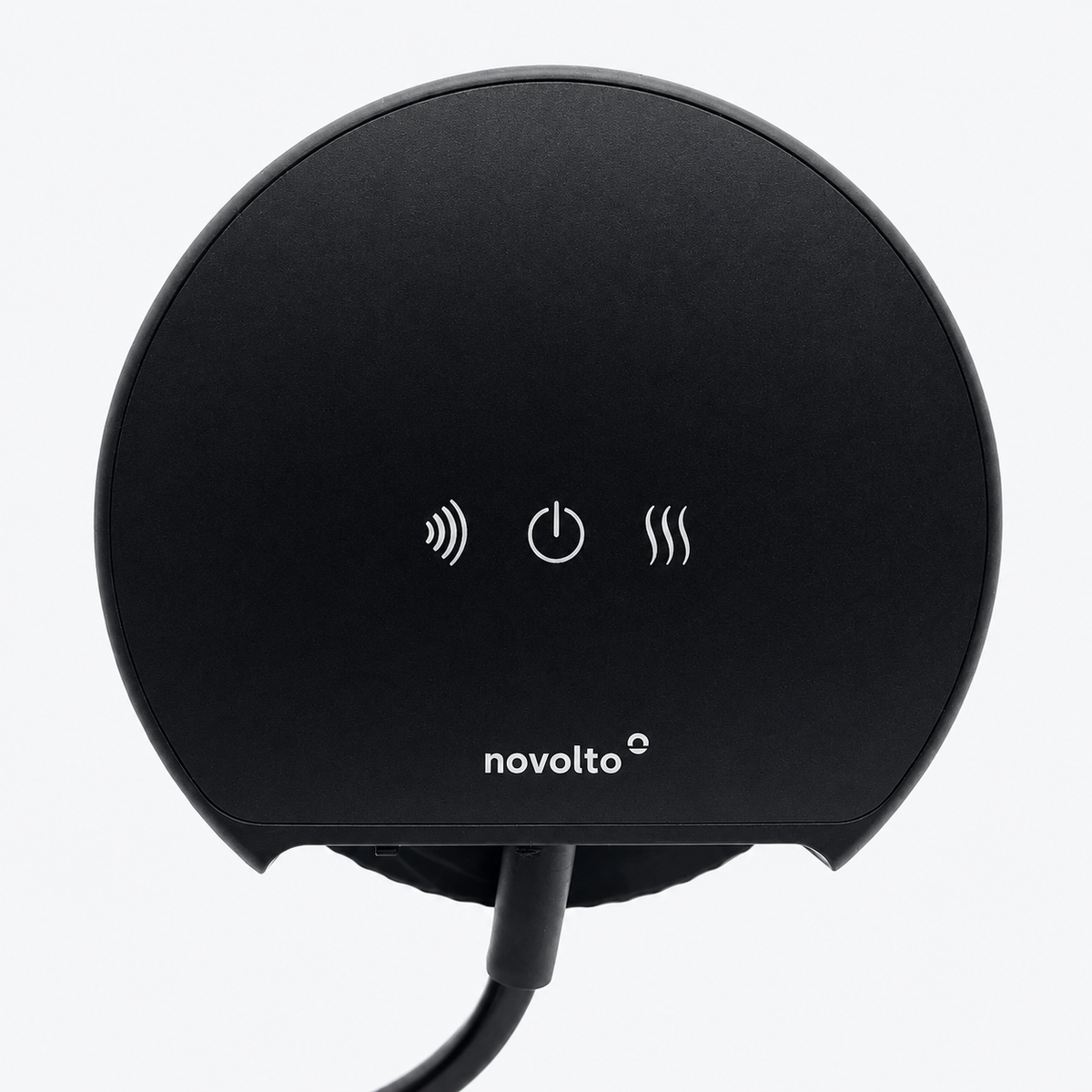

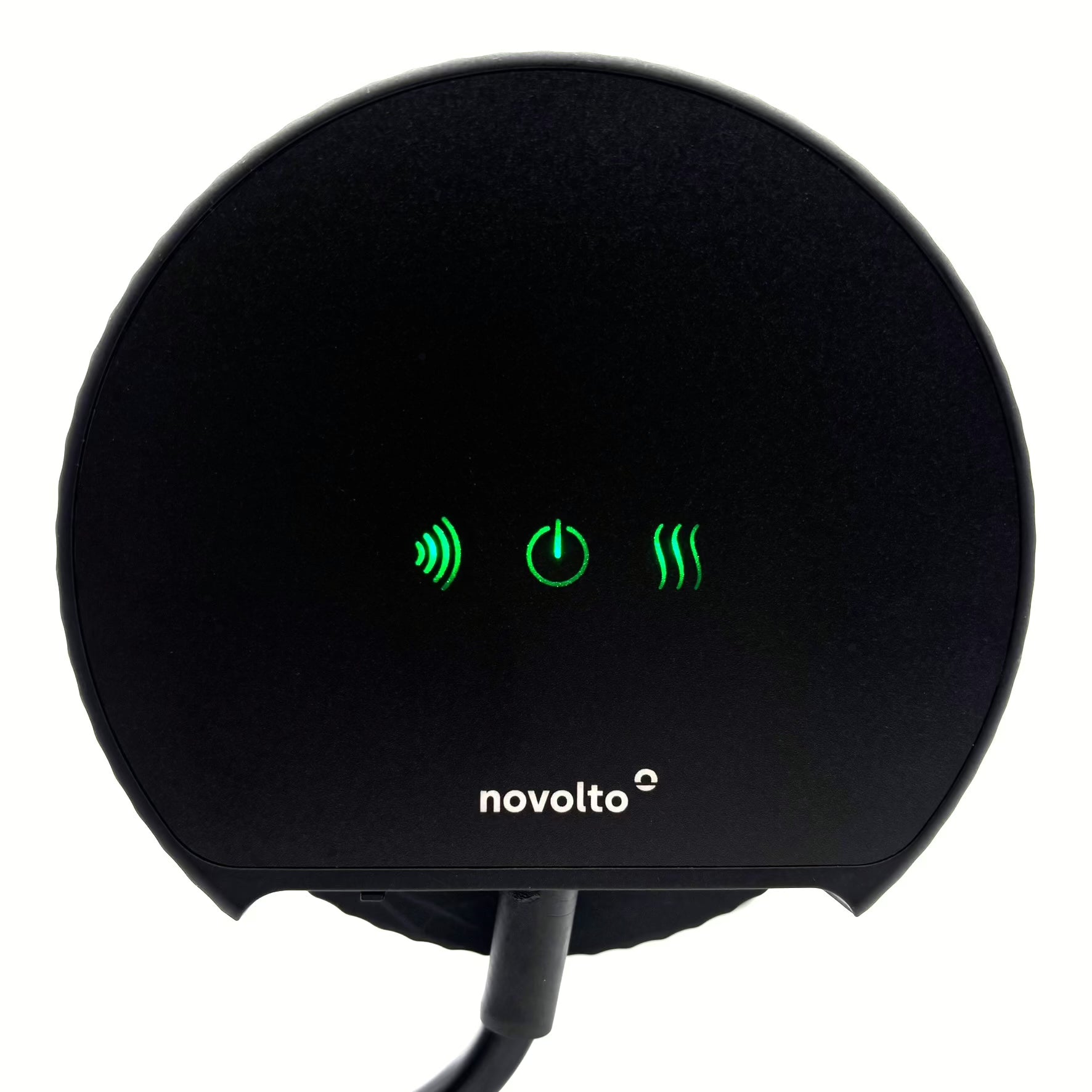

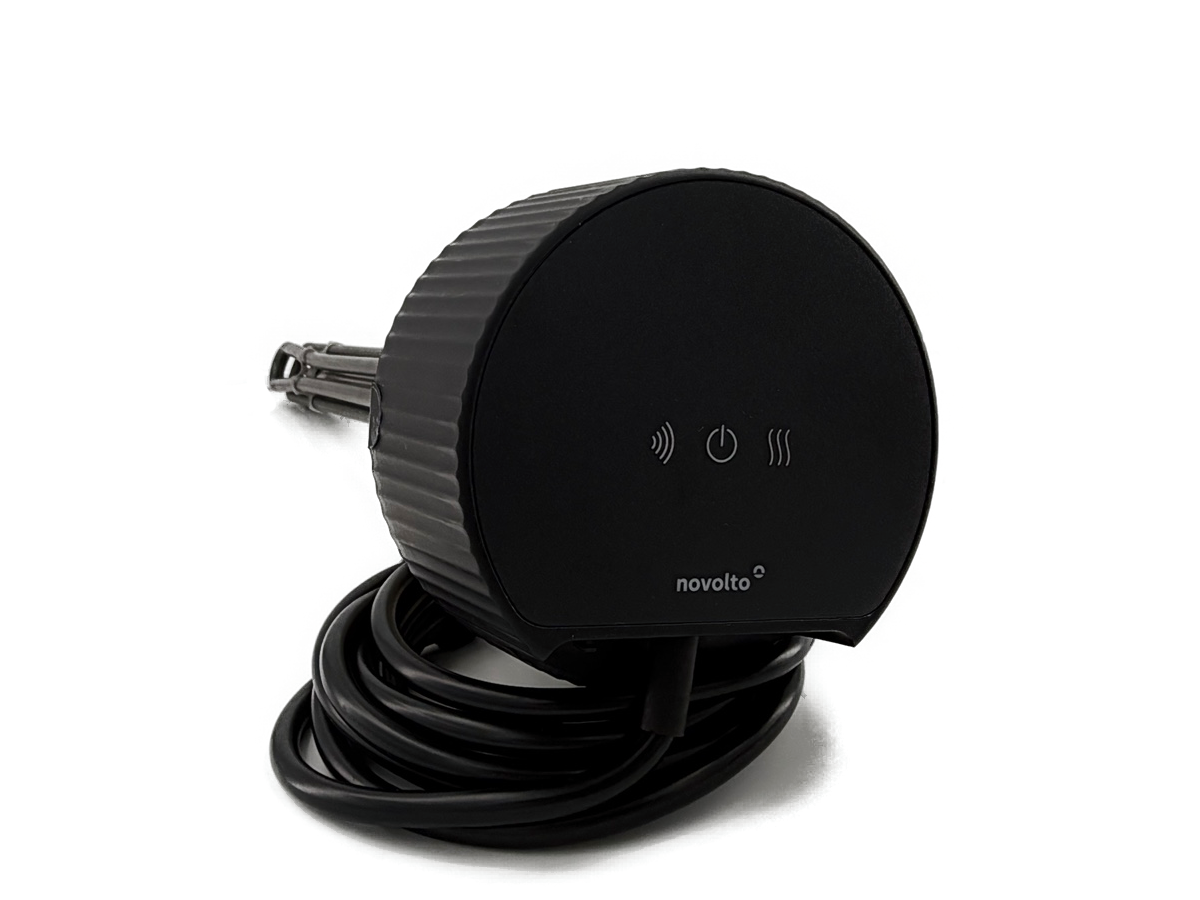

AFFICHAGES LED
État de l'appareil en un coup d'œil
Les trois LED indiquent la connexion, l'état du système et le fonctionnement du chauffage directement sur l'appareil.
-
CONNEXION
LED Connexion
Bleu clignotant : Point d'accès Wi-Fi actif.
Bleu : Connexion réseau établie, serveur novolto inaccessible.
Vert clignotant : Connecté au réseau et au serveur novolto.
Rouge : Aucune connexion réseau. -
SYSTÈME
LED Système
Vert : Démarrage de l'appareil.
Vert clignotant : Fonctionnement normal.
Bleu clignotant : Mise à jour du micrologiciel en cours.
Rouge : Problème au niveau du capteur de température ou du régulateur de puissance – contacter le support. -
MODE CHAUFFAGE
LED Chauffage
Vert : Chauffage actif.
Vert clignotant : Chauffage inactif, aucun surplus signalé.
Bleu clignotant : Température cible atteinte, chauffage inactif.
Rouge : Limiteur de température de sécurité (LTS) déclenché.
GESTION DU SURPLUS
Voici comment fonctionne le système
Pour le pilotage du surplus, plusieurs lecteurs compatibles sont disponibles – et vous choisissez entre le mode automatique et le mode manuel.
-
COMPATIBILITÉ

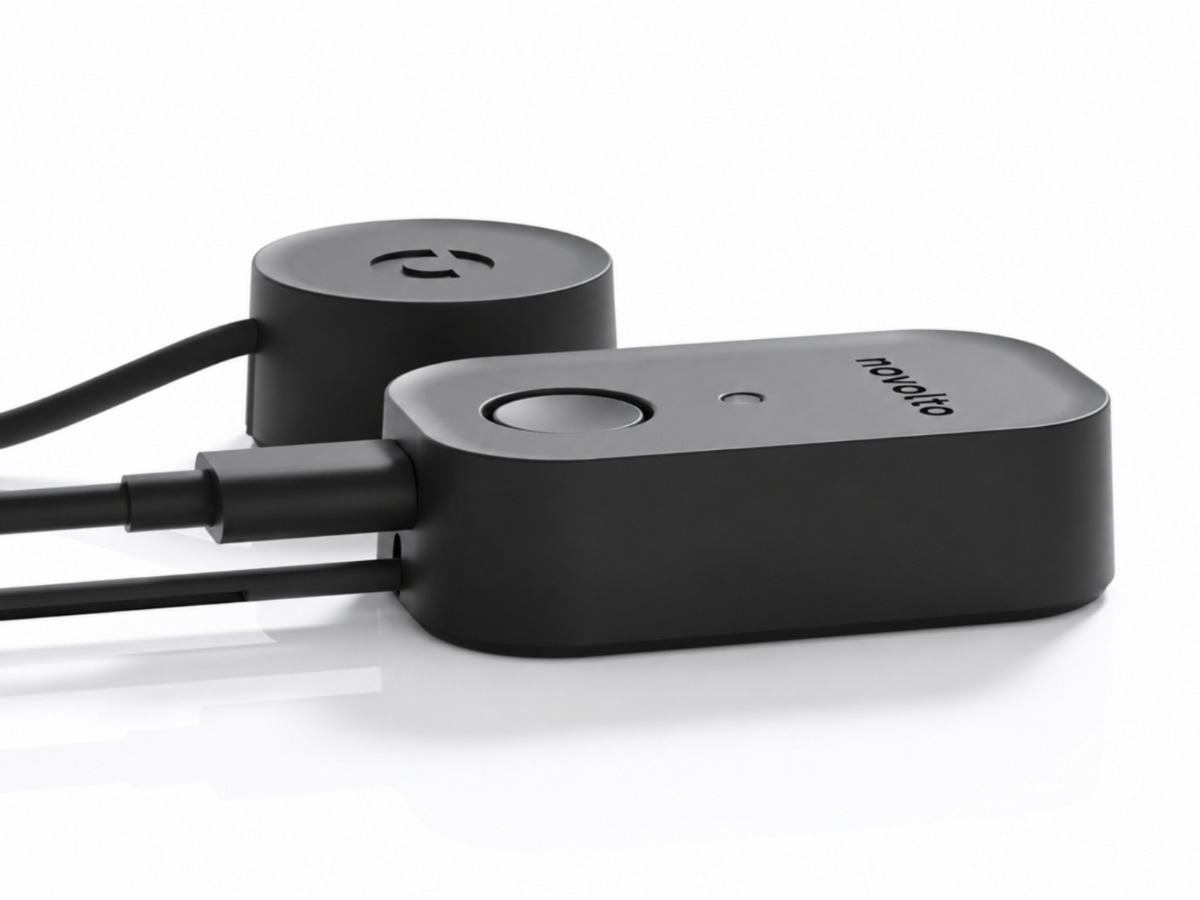

Lecteurs de compteur compatibles
Vérifier la compatibilitéPour le pilotage du surplus, les solutions prises en charge de Tibber, powerfox et Shelly sont envisageables. Vérifiez toujours la compatibilité de votre compteur ou de votre appareil de mesure avant de faire votre choix.
Un système adapté basé sur MQTT est également possible.
-
AUTOMATIQUE
N'utiliser que le surplus réel
En mode automatique, la puissance de chauffe se base sur les données de surplus mesurées. L'objectif est d'utiliser au maximum le surplus solaire réellement disponible et d'éviter tout prélèvement inutile sur le réseau.
-
MANUEL
Chauffer de manière ciblée en cas de besoin
En mode manuel, vous définissez vous-même la puissance et la durée. Vous pouvez alors utiliser l'électricité du réseau. Pour les utilisateurs techniquement avertis, un pilotage local via MQTT est également disponible.
ERREURS FRÉQUENTES
Évitez ces erreurs
Les erreurs typiques sont le fonctionnement à sec, une mauvaise position de montage, un raccord vissé non étanche ou un choix de puissance qui ne tient pas compte du circuit électrique et du profil de surplus.
Vérifiez l'homologation du ballon et les dimensions d'installation avant de commander. En cas de doute sur l'installation dans le ballon, consultez un chauffagiste.
LIENS COMPLÉMENTAIRES
Produits et guides
Vous trouverez ici les modèles de thermoplongeurs, le lecteur de compteur adapté et la notice d'installation complète.
-
Thermoplongeur
Voir le thermoplongeurComparez les modèles, les caractéristiques techniques et la puissance adaptée à votre installation.
-

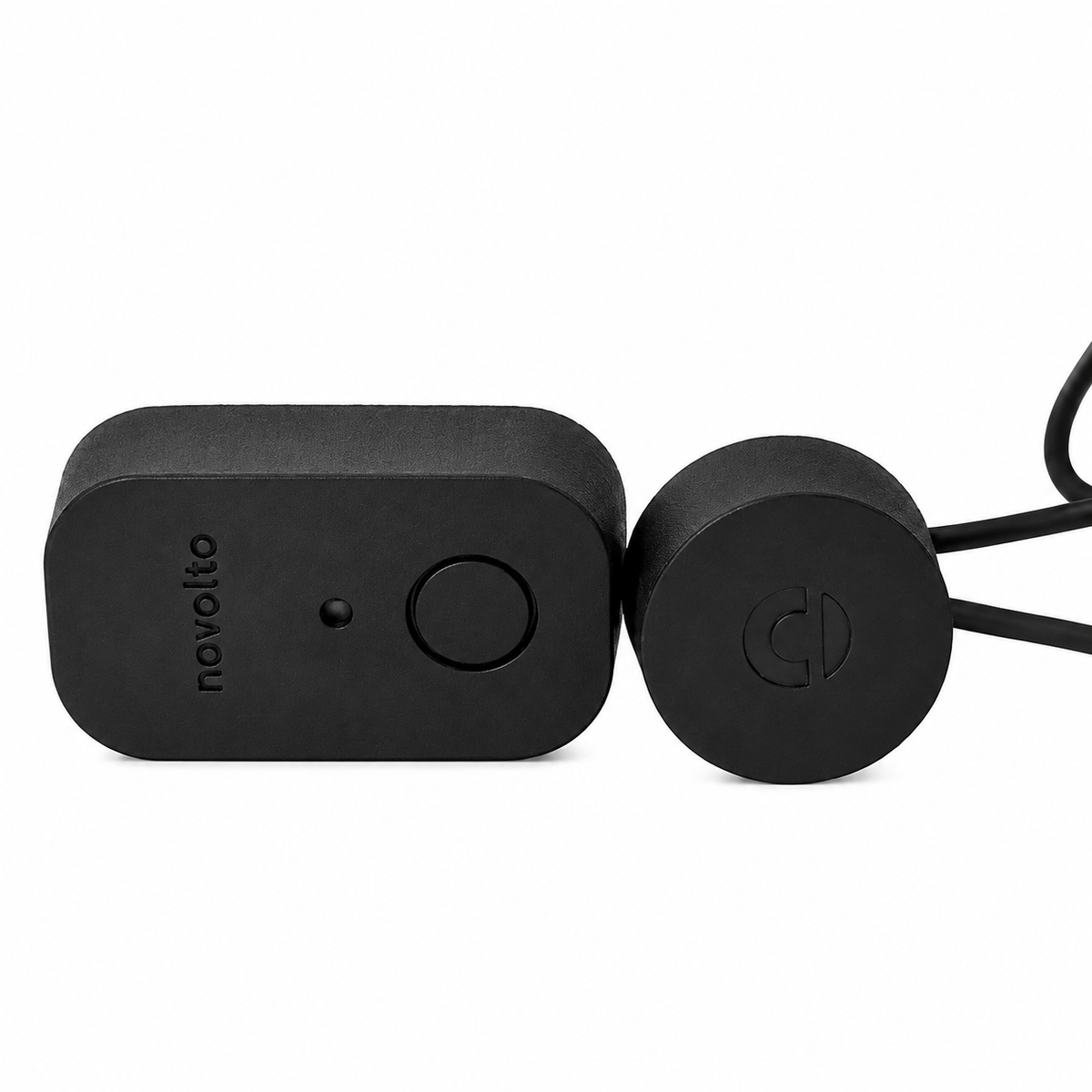

Lecteurs de compteur : solutions de mesure prises en charge
Vérifier votre solution de mesureLisez votre compteur électrique, détectez le surplus et vérifiez la compatibilité avec votre compteur.
-
INSTRUCTIONS
Notices du thermoplongeur et du capteur
Notice du thermoplongeur (en allemand)
Installation, sécurité, connexion réseau et utilisation des novolto P2300 et P3000.
Ouvrir la notice du thermoplongeur → (en allemand)Pour le pilotage automatique, vérifiez que l'appareil de mesure et l'intégration choisis sont pris en charge par novolto. Contactez-nous si vous avez besoin d'aide pour confirmer la compatibilité.
FAQ
Foire aux questions
Puis-je installer moi-même un thermoplongeur ?
Oui, si une ouverture d'encastrement appropriée est disponible et que vous respectez les instructions de montage. Les modèles novolto 230 V sont raccordés électriquement via une prise de courant avec terre. En cas de doute concernant le raccordement à l'eau, il convient de faire appel à une entreprise spécialisée en sanitaire et chauffage.
Un thermoplongeur convient-il également aux ballons tampons, aux ballons d'eau chaude ou aux chauffe-eau ?
Cela dépend du ballon. Il faut disposer d'un manchon G 1½ pouce approprié ou d'une solution d'adaptation, d'un espace de montage suffisant et de l'homologation du ballon pour un thermoplongeur à visser.
Ai-je besoin d'un électricien ?
Les modèles novolto 230 V se branchent sur une prise de courant avec mise à la terre appropriée et ne nécessitent aucun câblage fixe. Si le circuit électrique ou l'installation électrique fixe doit être modifié, il est nécessaire de faire appel à une entreprise d'installation électrique agréée.
Quels compteurs d'électricité sont compatibles avec la gestion du surplus ?
Les solutions compatibles de Tibber, powerfox et Shelly sont notamment prises en charge. Vérifiez les informations de compatibilité actuelles avant de faire votre choix.
Un système adapté basé sur MQTT est également possible.
Un thermoplongeur est-il encore rentable ?
Cela dépend de votre installation. Les facteurs décisifs sont le surplus solaire utilisable, votre tarif de rachat réel, les coûts de chauffage évités et l'investissement total. Il n'existe donc pas de durée d'amortissement valable pour tous.
Puis-je aussi utiliser le thermoplongeur localement, sans cloud ?
Oui. Pour les utilisateurs techniquement avertis, un pilotage local via MQTT est possible. Les paramètres MQTT actuellement requis sont fournis par novolto sur demande.

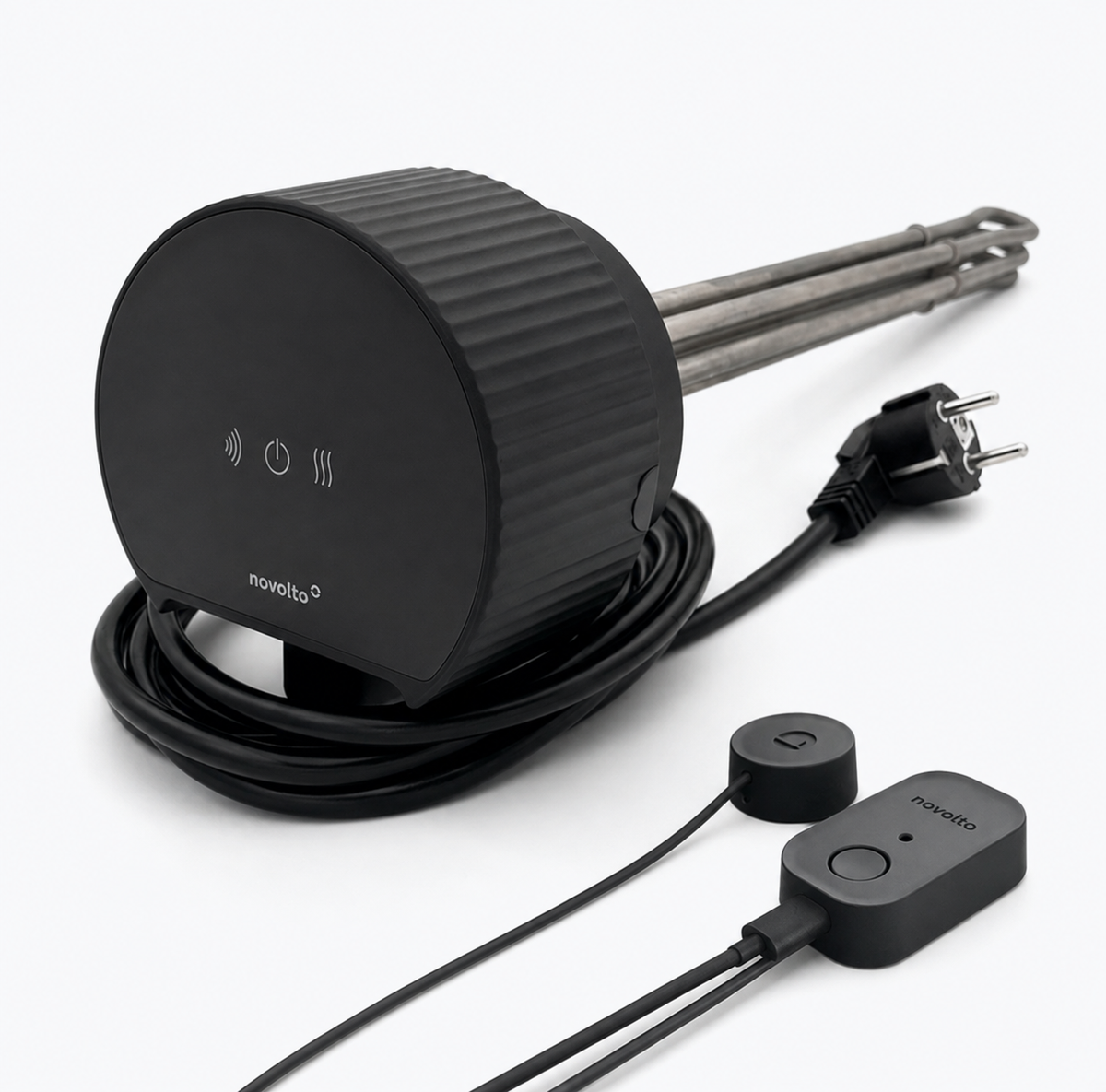

Thermoplongeur et lecteur de compteur en pack
